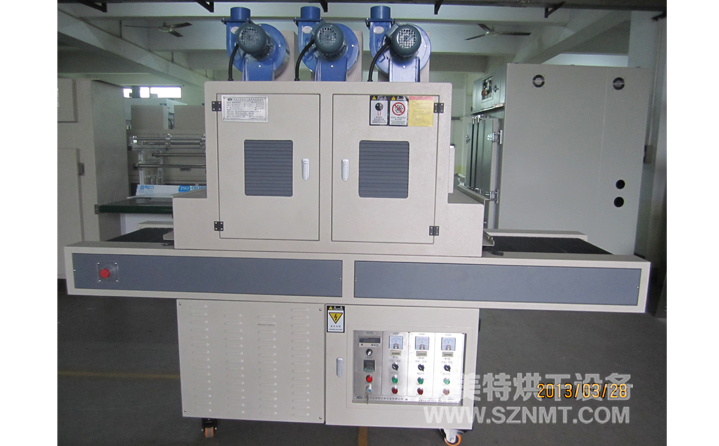

1、產品名稱:通用UV光固機
2、產品型號:NMT-UV-092
3、外形尺寸:L2000*W700*H1290 (mm);
4、進出料部分各長500mm,UV部分長750mm,內寬400mm,進料高200mm;
5、UV光源:2套3KW;
6、網帶:采用全不銹鋼鏈板式輸送網帶;
7、材質:外殼采用冷扎鋼板折彎制作,表面高溫噴塑;
8、保護裝置:PID自整定、自動恒溫、自動計時、溫度到后定時報警斷電、超溫斷電、漏電保護、電機過載保護等控制線路保險絲、無熔絲開關等電氣配件;
9、UV光源強制風冷,內SUS304#及進氣過濾,潔凈度佳;
10、強制風冷方式,配合濾光板,阻擋紅外線僅透過紫外線光,溫度低;
11、UV燈管能量穩定,壽命長;
12、人體工程學操作界面,簡單明了;
13、漏電、過載、超溫、異常緊急保護功能;
14、總功率:7KW(380V 50HZ)。
獨特性能 | 客戶可選配置 |
UV能量更高,涂膜穿透能力更強;
聚光設計,進口高聚光反光燈罩,瞬時干燥,速度特快;
燈箱內部特殊設計的通風系統;
各燈皆可調節上下角度、高度;
輸送帶無極調速,輸送速度平穩可調;
傳動網帶自動調整裝置,有效防止跑偏;
燈管異常保護裝置。
全、半燈切換,合理省電。
|
進口UV光源
國產UV光源
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據固化產品設計不同固化設備,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
控制系統選配 | |
按鈕開關控制 | 觸摸屏人機界面 |
UV燈管選配 | |
國產UV燈管(汞燈、鹵素燈) | 進口UV燈管(汞燈、鹵素燈) |
變壓器選配 | |
銅線 | 鋁線 |
輸送帶選配 | ||
不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
冷卻系統選配 | ||
風冷 | 制冷 | 水冷 |
序號 | 圖號 | 功率 | 工件電壓(V) | 工作電流(A) | 全長A | 極距B | 管徑C | 功率密度(W/mm) | 備注 |
1 | L3 | 1KW | 135 | 8.1 | 335 | 200 | 25 | 50 | 220V電源 |
2 | L1 | 1KW | 135 | 8.1 | 230 | 125 | 25 | 80 | 220V電源 |
3 | L2 | 1.6KW | 285 | 5.6 | 360 | 204 | 25 | 80 | 220V電源 |
4 | L2 | 2KW | 300 | 7.5 | 400 | 250 | 22.5 | 80 | 380V電源 |
5 | L1 | 2.5KW | 420 | 6.3 | 473 | 305 | 22.5 | 80 | |
6 | L3 | 3KW | 700 | 5 | 620 | 460 | 22.5 | 65 | |
7 | L1 | 3KW | 700 | 5 | 360 | 250 | 25 | 120 | |
8 | L2 | 3.2KW | 290 | 12.2 | 360 | 264 | 25 | 120 | |
9 | L1 | 4KW | 670 | 6.3 | 664 | 508 | 22.5 | 80 | |
10 | L1 | 5KW | 700 | 7.8 | 700 | 600 | 25 | 80 | |
11 | L1 | 5KW | 750 | 7.5 | 725 | 625 | 22.5 | 80 | |
12 | L1 | 5KW | 750 | 7.5 | 775 | 625 | 22.5 | 80 | |
13 | L2 | 5KW | 850 | 6.3 | 804 | 653 | 20.5 | 80 | |
14 | L1 | 5.6KW | 950 | 7.2 | 826 | 673 | 25 | 80 | |
15 | L1 | 5.6KW | 840 | 7.5 | 850 | 770 | 22.5 | 80 | |
16 | L3 | 6KW | 950 | 7.5 | 910 | 745 | 25 | 80 | |
17 | L1 | 7.5KW | 925 | 8.8 | 803 | 653 | 22.5 | 120 | |
18 | L1 | 8KW | 1200 | 7.5 | 1150 | 1000 | 22.5 | 80 | |
19 | L1 | 8.4KW | 950 | 10.4 | 826 | 700 | 25 | 120 | |
20 | L1 | 9.6KW | 1570 | 6.6 | 1387 | 1247 | 25 | 80 | |
21 | L1 | 11KW | 1870 | 6.3 | 1575 | 1419 | 25 | 80 | |
22 | L1 | 13KW | 1870 | 7.5 | 1807 | 1651 | 25 | 80 |
